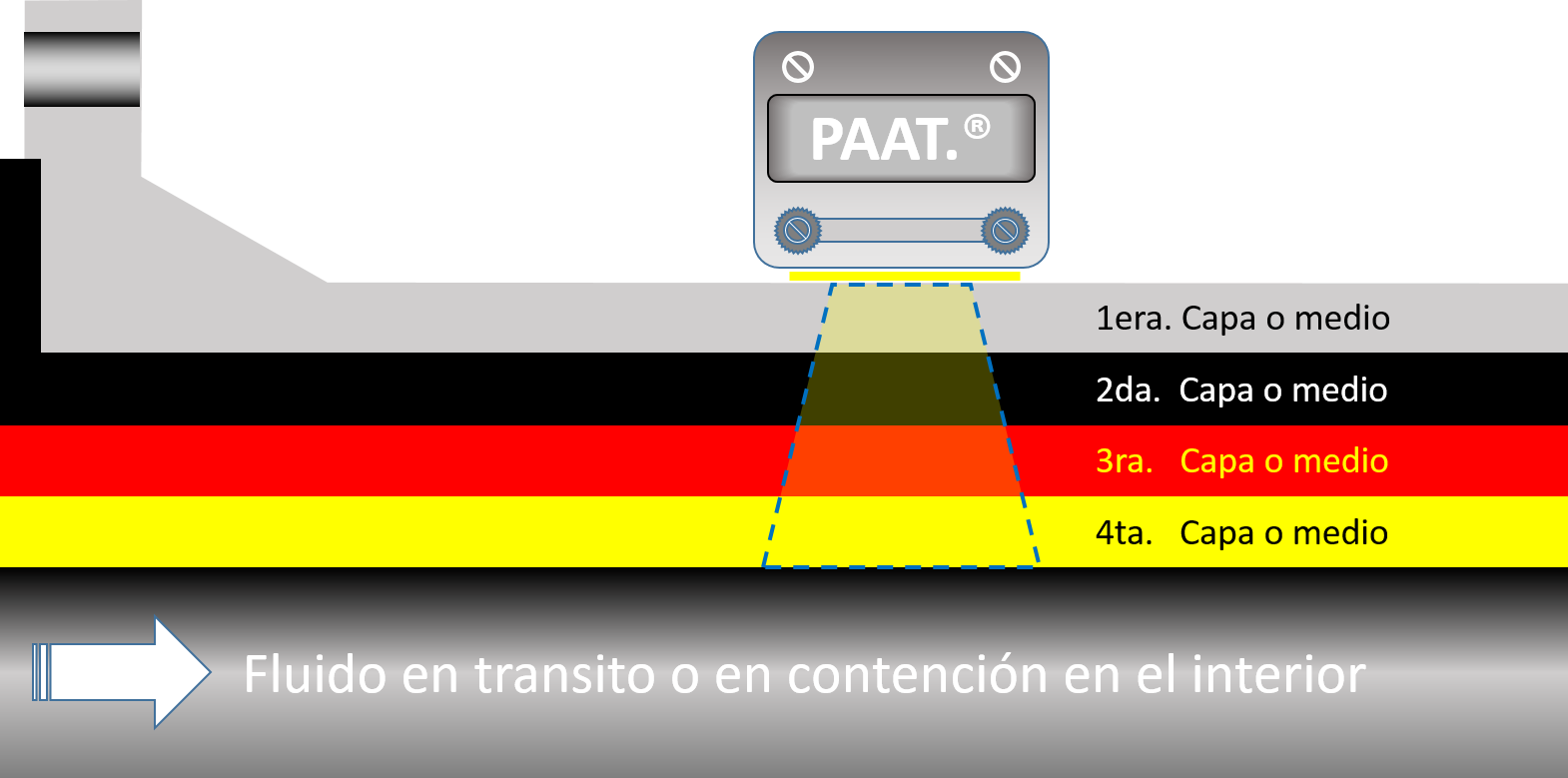

Espesores en multicapas.
|
|
|
|
 |
|
|
|
|
|
Multicapas.
- Componentes
dispuestos con dos o mas elementos
adheridos ya sea intencionalmente o no.
Este tipo de aplicación esta
direccionado a la necesidad de saber el
estado o magnitud de capas de materiales
de difícil acceso. Ya sea de elementos
internos dispuestos para la corrosión,
abrasión o tan solo incrustaciones no
deseadas.
Método PAAT.
-
PAAT®, es
un avanzado método medidor de
espesores y condiciones
internas, no destructivo. Con el que
logramos detectar las anomalías
internas de los revestimientos.
o componentes dispuestos con mas de
un elemento.
Procedimiento método PAAT.
-
En
teoría es una simple medición de
espesor, pero en la práctica se necesita
mucho cuidado y buen instinto para
interpretar las formas de onda.
El espesor de las capas se obtiene
midiendo el tiempo de recorrido de la
onda ultrasónica con el instrumento.
- Esta vibración viaja a través del
recubrimiento hasta topar un material
con diferentes propiedades mecánicas.
- La vibración es parcialmente reflejada
en esta interface y se propaga de
regreso al transductor. Mientras tanto,
una porción de la vibración transmitida
continúa el viaje más allá de la
interface y experimenta nuevas
reflexiones en cualquier otra interfaz
del material. Debido a que un gran
número de ecos pudieran aparecer, el
especialista está capacitado para
seleccionar el eco correspondiente desde
el cual se tomará la medición del
espesor.
|
|
|
|
|
|
Monitoreo de condiciones en Multicapas.
|
|
|
| |
| |
Acero - Poliuretano.
|
 |
- El método Multicapa PAAT permite
registrar espesores de pared superiores
a 60 mm del revestimiento lo cual es
difícil con los métodos tradicionales,
en forma directa.
- El desarrollo en esta aplicación propone
el monitoreo de espesores, defectos (del
material) en forma cuantitativa,
adherencia y propiedades mecánicas de
manera cualitativa.
|
|
|
|
|
| |
| |

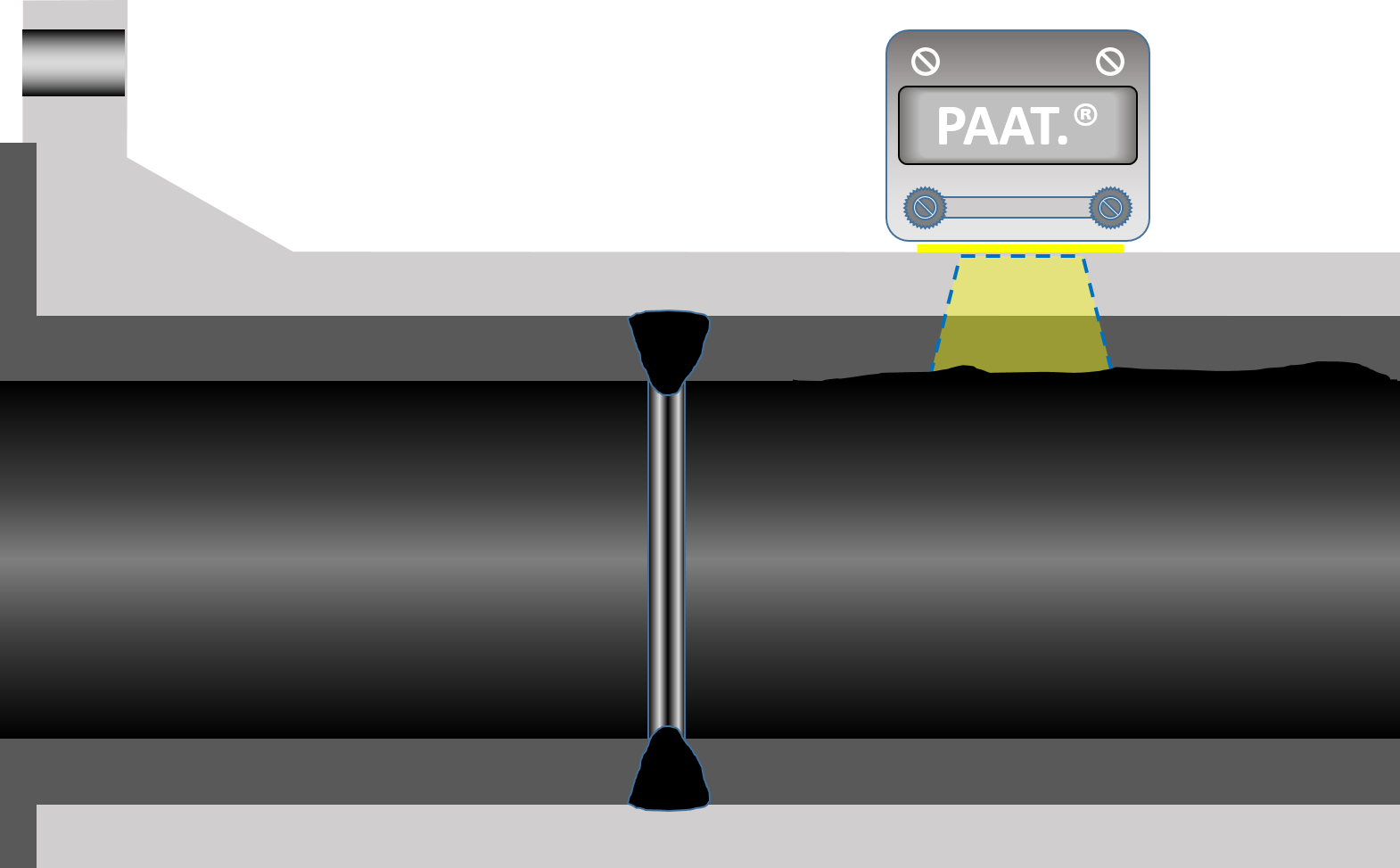

Acero - HDPE
|
 |
-
Con PAAT®,
se realizaron estudios para determinar
el grado de desgaste de los
revestimientos internos de HDPE,
logrando lo anterior también podemos
determinar averías y condiciones de los
revestimientos, espesores, inclusiones
de fluido, corte del Liner,
incrustaciones no deseadas etc.
|
|
|
|
|
| |
| |
Acero - Caucho natural (Goma).
|
 |
-
Por medio de PAAT. Determinamos
condiciones del revestimiento. Como
por ejemplo perdida de adherencia,
desgaste, incrustaciones
e inclusiones entre
la tubería y el revestimiento.
-
Po lo general la falla mas
recurrente es la perdida de
adherencia entre estos dos
materiales. lo que podemos detectar
de forma simple con PAAT.
|
|
|
|
|
| |
| |
Acero - Plomo (Barrera química).
|
 |
- Para esta
aplicación nuestro método. nos ofrece gran
eficiencia en la evaluacion de este.
podemos determinar el espesor residual mas la
situación de la adherencia de esta al material
base.
|
|
|
|
|
| |
| |
FRP. Fibra de Vidrio (Barrera química)
|
 |
-
Fiberglass Reinforced Plastic.
-
El nuevo método Paat. Cuenta con una
tecnología que mide y
presenta en
pantalla tanto el espesor del material
base como de la barrera química o
recubrimiento interno identificando los
ecos de cada interface acústica y de
pared posterior.
|
|
|
|
|
| |
|
|
